Промисловий котел на твердому паливі Kalvis 190

KALVIS 190

Твердопаливний котел Kalvis призначений для обігріву приміщень, обладнаних системою центрального водяного опалення. Може застосовуватися в системі як з циркуляційним насосом, так і з природною циркуляцією теплоносія в системі. Котли Калвіс призначені для роботи на різних видах твердого палива: дрова, відходи деревини, торф, брикети з тирси, кам'яне вугілля. Корпуси котлів Kalvis виконані з зварних сталевих листів товщиною 6 мм Зовнішня поверхня котла, для зменшення теплових втрат і підвищення пожежної безпеки покритий теплоізоляцією. Установка котлів повинна бути проведена на вогнетривкому покритті у відповідності з діючими нормами та правилами пожежної безпеки.

Регулювання подачі повітря в топку котла здійснюється механічним терморегулятором, додатково є можливість установки системи автоматики і вентилятора для подачі повітря. Так само, в якості додаткової опції є можливість встановлення електропідігріву для підтримання мінімальної температури теплоносія. Для захисту котла від перегріву передбачено спеціальний пристрій (змійовик), в який подається холодна вода при перевищенні заданої температури. Коефіцієнт корисної дії котлів при правильній експлуатації може досягати 82%. В котлах Калвіс не слід застосовувати деревину вологістю більше 30%, так як, це вкрай негативно позначається на терміні служби виробу в слідстві утворення органічних кислот, які прискорюють корозію сталевого теплообмінника. Так само, для ефективної роботи пристрою потрібно витримувати діапазон температур теплоносія в опалювальному контурі: 57◦С на зворотній лінії і не більше 100 ◦С на подачі.

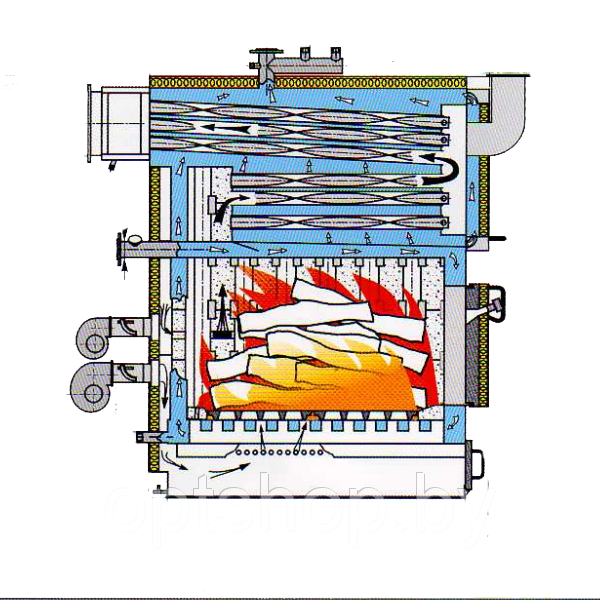

Схема котла:

1. Дверцята топки
2. Оглядове віконце
3. Дверцята теплообмінника
4. Пульт управління
5. Трубний теплообмінник
6. Вставний турбулизатор
7. Патрубки для запобіжних клапанів
8. Труба гарячої води
9. Заслінка
10. Вентилятор вторинного повітря
11. Труба поворотної води
12. Термометр
13. Камера підігріву вторинного повітря
14. Шамотні цеглини
15. Плити вдування вторинного повітря
16. Вентилятор первинного повітря Регулятор тяги
17. Повітророзподільник
18. Термоізоляція
19. Камера підігріву первинного повітря
20. Колосники
21. Дверцята скриньки для золи

Особливості:

• Тривалість горіння на одній закладці дров до 12 годин;
• Ефективна конструкція топки з використанням шамотної цегли;
• Велика місткість камери для палива;
• Великий вибір котлів по продуктивності;
• Використання дров з підвищеною вологістю (до 30%);
• ККД котлів на рівні 82%;
• Товщина сталі теплообмінника 6 мм.

Технічні характеристики:

Kalvis 190

Модель		КALVIS-190
Тип котла		Водогрійний, ручна подача, барабанний, жаротрубний, 3-хходовой
Номінальна потужність, кВт		190
Діапазон регулювання потужності, кВт		70...200
Площа обігріву, м2		1700...2200
Використовуване паливо		Дрова, дерев'яні відходи, тырсовые і торф'яні брикети, кам'яне вугілля та ін
ККД, %		87
Діапазон регулювання температури води, оС		70...105
Максимальний тиск води в котлі, МПа (кгс/см2)		0,4 (4), спец. замовлення 0,6 (6)
Гідравлічний опір, мбар		24
Розмір топки, мм	висота ширина довжина	770 710 1100
Обсяг одноразової завантаження палива, дм3		590
Розміри отвору завантаження, мм		600х620
Тривалість горіння завантаження, год		2...7
Об'єм води в котлі, м3		0,53
Розміри під'єднання, мм	труби	Ø76х4 (2,5 “)
	фланці	Ø160
	димар	290х290
Габарити, мм	висота ширина довжина	2170 1200 1950
Вага, кг		1700
