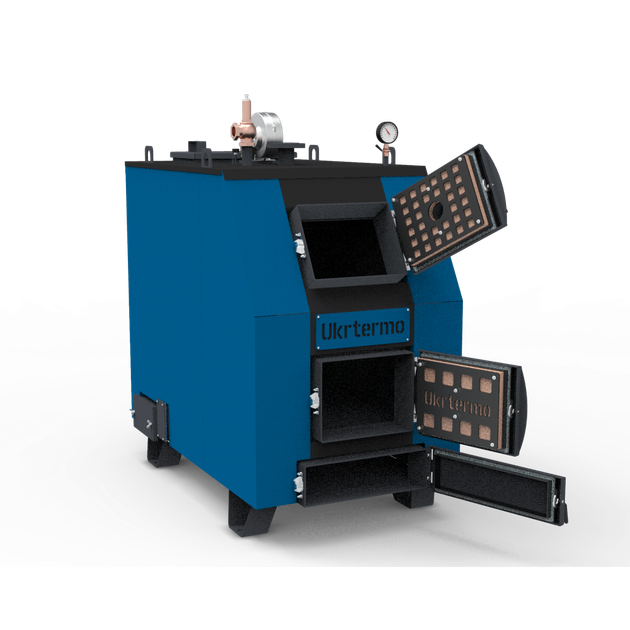

Твердопаливний котел Ukrtermo 200 кВт Серія Prom

Твердопаливні котли виробництво УкрТермо Чернігів серії Prom – це універсальні одноконтурні теплотехнічні установки промислового призначення. Вони можуть працювати на всіх видах палива, від відходів деревообробного виробництва до висококалорійного металургійного вугілля. Модель потужністю 200 кВт може забезпечити теплом багатоквартирний будинок. При цьому він простий та безпечний в експлуатації.

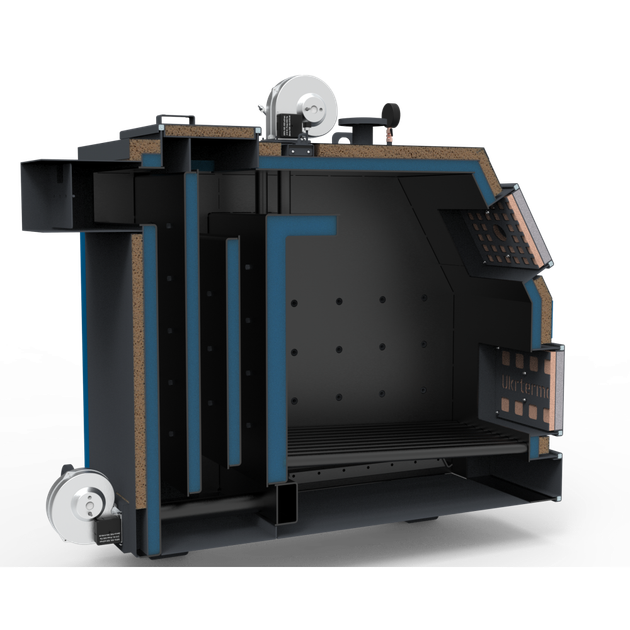

Конструкція котлів серії Prom є топкою з водоохолоджуваними колосниками та димохідною (конвективною) частиною, що складається з 2-6 водоохолоджуваних полок. Роботою котла управляє електроніка. Якщо відкрити дверцята зольника котел також зможе працювати в аварійному режимі при відключенні світла Подача повітря в топку здійснюється вентиляторами через повітряні форсунки п.24. Продуктивність та високий коефіцієнт корисної дії 89 % забезпечується за рахунок повного спалювання палива та ефективного відбору теплової енергії як у топці так і в димохідній (конвективній) частині. Такі котли можуть працювати на одному завантаженні палива від 4 до 12 годин на дровах та до 24 годин на вугіллі. Все обслуговування такого котла зводиться до завантаження палива 1-2 рази на день і періодичного чищення димоходу котла. Для чищення котла передбачені двері зольника та передньої полиці у передній частині, двері конвективної частини з верху та бічні двері у задній частині. Ця температура підтримується автоматично. При досягненні встановленої температури автоматика виключає вентилятор і котел переходити з режиму горіння в режим тління, подача повітря припиняється. Товщина сталі теплообмінника 6-8 мм.





Рис.5 Будівля котлів серії « PROM » потужністю 1 5 0-3 0 0 кВт

1. . Люк завантаження; 2. Люк очистний; 3. Люк золовідалення; 4. Люк очисний верхній; 5. Люк очисний боковий; 6. Люк очисний повітряних каналів; 7. Патрубок подачі; 8. Патрубок звороту; 9. Вентилятор первинного повітря; 10. Вентилятор вторинного повітря; 11. Манометр; 12. Запобіжний клапан; 13. Шибер регулювання вторинного повітря; 14. Димохід; 15. Шибер димоходу; 16. Люк очистний димоходу; 17. Декоративний кожух; 18. Зливний кран; 19. Мінеральна вата; 20. Камера згорання; 21. Патрубки подачі вторинного повітря; 22. Колосникові труби; 23. Розсікач первинного повітря; 24. Водяний контур; 25. Конвективна частина.



>
