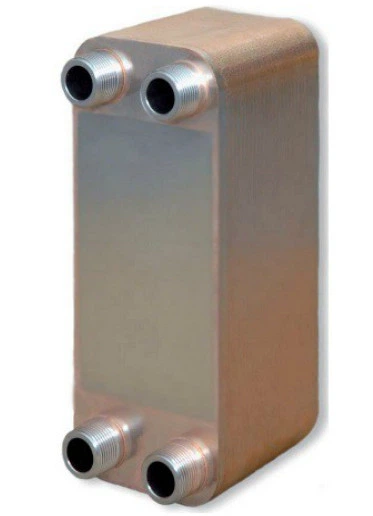

Пластинчастий теплообмінник для котла IMS B3-026-42 1 100-120кВт

Паяні пластинчасті теплообмінники служать для передачі тепла від одного теплоносія до іншого через поверхню пластин. Забезпечують тверду монолітну конструкцію, т. к. складається з рифлених пластин з нержавіючої сталі, спаяних міддю у вакуумній печі. При виробництві кожна наступна пластина розгорнута на 180 щодо попередньої, що сприяє значній турбулезаціі потоків та ефекту самоочищення теплообмінника. При цьому дотримується протитечія робочих середовищ для виняткової ефективності теплообміну, навіть при низьких швидкостях потоків. Сфера застосування: опалення гаряче водопостачання вентиляція підігрів виробничої води центральне опалення сонячні установки системи теплих підлог підігрів басейнів системи кондиціонування холодильна техніка Використовується в якості: пароохолоджувача переохладитель конденсатор Переваги паяних пластинчастих теплообмінників: висока надійність ефективність широкий діапазон робочих температур високий робочий тиск висока корозійна стійкість невеликий внутрішній об'єм компактність конструкції великий вибір типорозмірів простота конструкції та низька вартість монтажу Кількість панелей: 40 Товщина панелей: 1.4 мм Теплообмінна поверхня: 1.5 м2 Матеріал: Сталь ANSI 304 Припій: мідь Діаметр з'єднання: F1, F3 ― GZ 1"; F2, F4 ― GZ 1" Напрям потоку: F1->F3; F4->F2 Протитечія Тиск тестування: 2,5 MPa (25 бар) Робочий тиск: 1,6 MPa (16 бар) Робоча температура: 0 ― 130°С, Приклад застосування теплообмінника IMS для нагріву води побутових цілях (за приклад було взято теплообмінник на 20 пластин) Застосовуються в побуті теплогенератори (навісні котли, проточні нагрівачі, недорогі бойлери) здатні приготувати гарячу воду для домашніх потреб, з невеликою продуктивністю — 3-11 л/хв. Цього обсягу вистачає для одночасної подачі води в 1-2, максимум 3 точки розбору. Якщо планується більшу кількість точок, наприклад невеликий готель або приватне підприємство громадського харчування, то одержувана гаряча вода від теплообмінника, як раз те, що потрібно. Для цього, можна застосувати пластинчастий теплообмінник IMS, який підключають до системи опалення за наступною схемою: Схема підключення теплообмінника IMS до системи опалення Гаряча вода від теплообмінника IMS дає продуктивність 2 м3/год або 33 л/хв, що з лишком покриває всі необхідні норми споживання води. Конечно, если требуется увеличить объемы горячей воды, то можно поставить более мощный теплообменник. Благодаря такой компоновке и малой толщине пластин, осуществляется быстрая передача тепла, позволяющая получать горячую воду с минимальными потерями. В связи с малым весом паяного пластинчатого теплообменника, его можно не крепить к стене, но, для удобства монтажа, все таки, лучше установить его на самодельные кронштейны: Горячая вода от теплообменника — обвязка Теплообменник для бассейна. Схема реализации. Теплообменник для теплового насоса. Схема реализации. Теплообмінник для теплих підлог від центрального опалення.
