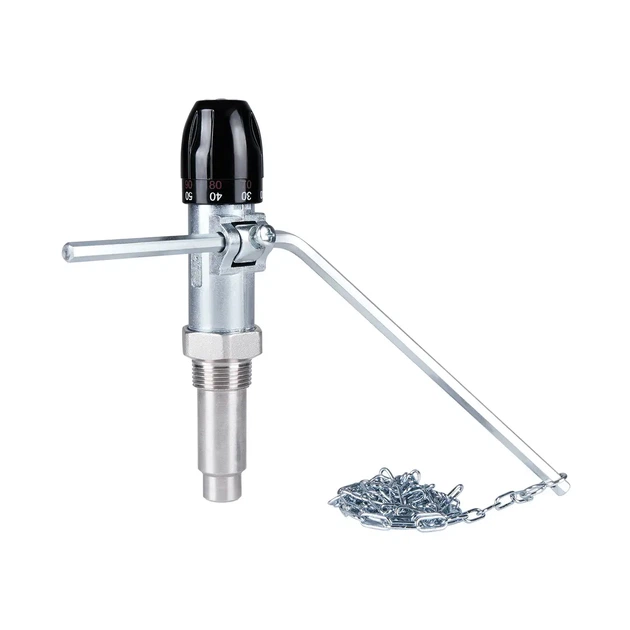

Регулятор тяги механічний Icma 3/4" для твердопаливних котлів, що працюють на дровах, вугіллі та твердопаливних брикетах. Шкала регулювання від 30 до 100°C. Механічний регулятор тяги Icma 3/4" №147, автоматично контролює тягу твердопаливного котла, модулює інтенсивність горіння, забезпечуючи, таким чином, підтримання температури води в котлі на потрібному рівні та значну економію витрат палива.
Монтаж і схеми установки:
1 ― Закрутити з'єднання 3/4" (1) на спеціальній муфті, встановленій на котлі. Стиснути до кінця пристрій, для забезпечення герметичності і можливості регулювання. При горизонтальному монтажі (рис. A), регулятор повинен кріпитися таким чином, щоб вказівна стрілка (2) перебувала вгорі. При вертикальному монтажі (рис. B) встановити пристрій з прорізом (3) поверненим до фронтальної частини котла.
2 ― Після зняття пластикового стержня з сідла регулятора, вставити шестигранний важіль (4) з ланцюжком (5). Якщо елемент, що підтримує важель регулятора не встановлюється, то потрібно встановити його знову, звертаючи увагу на дотримання правильного напрямку монтажу.
3 ― Після установки ручки регулятора (6) на 60°C, заблокувати ручку з ланцюжком, в положенні злегка нахиленим донизу таким чином, щоб ланцюжок перебував на тій же осі з'єднання, що знаходиться на дверцятах тяги (7).
Налаштування
1 ― Налаштування регулятора полягає в регулюванні довжини ланцюжка, зафіксованої на дверцятах тяги котла.
2 ― Встановіть ручку регулятора на 60°C.
3 ― Увімкніть котел, тримаючи дверцята тяги відкритими.
4 ― Як тільки котел досягне 60°C, через кілька хвилин стабілізації температури, закріпіть ланцюжок на дверцятах тяги таким чином, щоб вона залишалася відкритою на 1мм.
5 ― На цьому налаштування закінчене, тепер встановіть ручку на бажану температуру.
