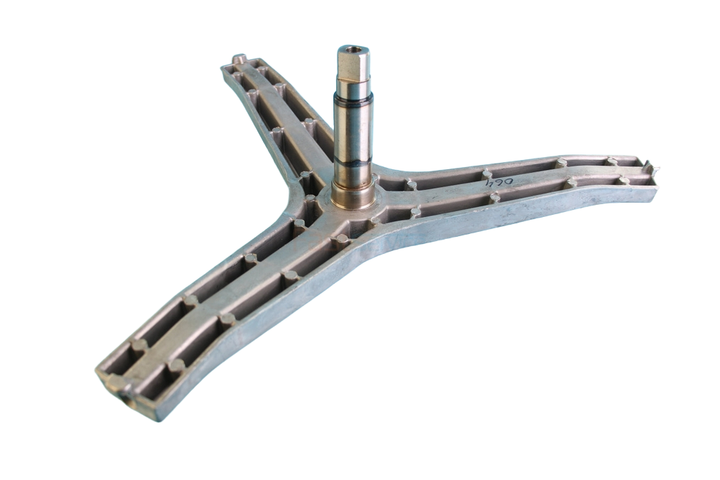

Хрестовина барабана пральної машини Samsung 6205 6206 35×65.55×10/12 H125, болт М10 (DC97-15185A)

Хрестовина барабана Samsung DC97-15185A — це OEM-компонент для пральних машин з дворядною системою підшипників (6205 та 6206) та сальником 35×65.55×10/12. Використовується як опорний вузол, що забезпечує надійне обертання барабана без люфтів і вібрацій.

Технічні параметри:

• Загальна висота: 125 мм
• Висота втулки: 17 мм
• Від втулки до зовнішнього підшипника: 73,5 мм
• Від посадки підшипника до кінця вала: 34 мм
• Висота вигину променя: 65 мм
• Посадка сальника: Ø35 мм (35×65.55×10/12)
• Внутрішній підшипник: Ø30 мм (6206)
• Зовнішній підшипник: Ø25 мм (6205)
• Посадка шківа: 23×16 мм
• Кріплення шківа: болт М10
• Довжина променя: 229 мм
• Кріплення до барабана: 3 гвинти М8×25 з потаєм

Сумісність за кодами:

• DC97-15185A
• DC60-00078A
• DC97-15184A

Сумісність з моделями:

WF0700NBE/YLV / WF0700NBX/YLP / WF0700NCW/XEP / WF0700NCW/YLP / WF0702NBE/XEF / WF0702NBE/XEU / WF0702NBS/XEF / WF0702WJV/XEO / WF0702WJW/YLP / WF0702WKE/XEU / WF0702WKE/XSH / WF0702WKE/YLP / WF0790NCX/YLO / WF1700NHW/YLE / WF1700WCW/YLP / WF1700WRW/YLP / WF1702WCC/YLP / WF1702WEU/XFA / WF1702WRK/YLP / WF1702XQR/YLP / WF1702YQB/YLP / WF1702YQC/YLP / WF1702YQQ/YLP / WF1702YQR/YLP / WF702B2BBWQ/LP / WF702U2BBWQ/LP / WF702W0BDWQ/LP / WF702W2BBWQ/LP / WF706U2SAWQ / WF750W2BCWQ/SV / WF752U2BKWQ/SE / WF752U2BKWQ/SV / WF752U2SAWQ/SP / WF752W2BCWQ/SE / WF752W2BCWQ/SV / WF756U2SAWQ/SE / WF762U2BKWQ / WF792U2BKWQ/SV / WF792W2BCSD/YA / WF8602NHWG / WF9700N5V/XET / WF9700N5W/XET / WF9700N5W/YAH / WF9700N5W/YLV / WF9702N3C / WF9702N3W / WF9702N5V/SWS / WF9702N5V/XEO / WF9702N5V/XET / WF9702N5W/XET / WF9702N5W/YLE / WF9752N5C/XSV / WF9752N5W/SV / WF9754SRY1/XSV / WF9754SRYU/XSV / WFM702YQR / WW65J3263IW/NZ / WW70H5200EW/AH / WW70H5200EW/SP / WW70H5200EW/TC / WW70H5210ES/MF / WW70H5240EW/ST / WW70H5250ES/MF / WW70H5290EW/AH / WW70H5290EW/MF / WW70J3083KW/AH / WW70J3263KW/AH / WW70J3263KW/AS / WW70J3263KW/FQ / WW70J3263KW/NQ / WW70J3280GS/MF / WW70J3283IW/GU / WW70J3283KW/AS / WW70J3283KW/EC / WW70J3283KW/EF / WW70J3283KW/EO / WW70J3283KW/EU / WW70J3283KW/FH / WW70J3283KW/GU / WW70J3283KW/SE / WW70J3283KW/SG / WW70J4210GS/GU / WW70J4210GW / WW70J4213IW/FQ / WW70J4213IW/GU / WW70J4213IW/SG / WW70J4213IW/SH / WW70J4260GS/AS / WW70J4260GS/FH / WW70J4260GS/LO / WW70J4260GS/NQ / WW70J4263IW/NQ / WW70J4263IW/SH / WW70J4263KW/AH / WW70J5210IW/TL / WW70J5230GS/SC / WW70J5230GW/SC / WW70J5233IW/SC / WW70J5280GS/SC / WW70J5280GW/SC / WW70J5283IW/SC / WW75H5200EW/SE / WW75J3083KW/SV / WW75J3283GS/SV / WW75J3283KW/SV / WW75J4213IW/SE / WW75J4213IW/SV

Можливі причини виходу з ладу:

• Зношення підшипників або сальника через вологу.
• Деформація посадок в результаті ударів чи перевантажень.

Поради з експлуатації:

• Замінюйте хрестовину лише разом з підшипниками і сальником.
• Очищуйте та змащуйте посадки перед установкою.

Поширені помилки під час встановлення:

• Пошкодження підшипника при встановленні без оправки.
• Неправильне затягування кріпильних болтів.

Оцінка складності заміни:

Середня

Покрокова інструкція з встановлення:

1. Вимкніть машину від електромережі та води.
2. Розберіть корпус і витягніть бак з барабаном.
3. Демонтуйте стару хрестовину та супутні деталі.
4. Установіть нові підшипники, сальник і хрестовину DC97-15185A.
5. Перевірте хід обертання і зберіть машину.

⚠ Увага: У разі відсутності досвіду рекомендується звернутися до сервісного центру для безпечної заміни.
