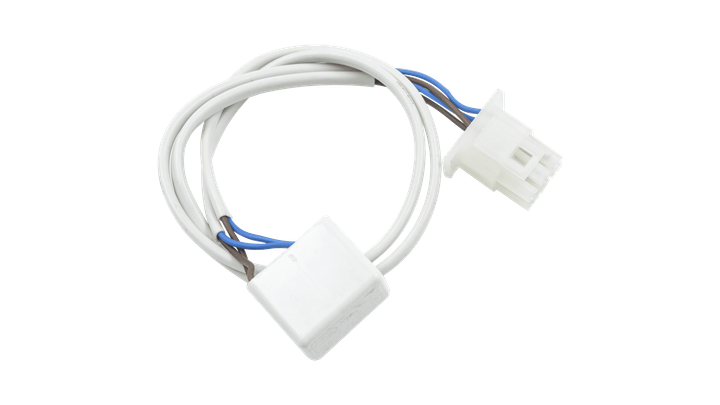

Датчик температури No Frost для холодильника PTR201-MK, Indesit C00258436 (з термозапобіжником)

Датчик (теплове реле) No Frost для холодильника PTR201-MK, Indesit C00258436

• розміри корпусу - 30х27х15 мм

• характеристики, вказані на корпусі - ПТР201-МК 3А 250V 72С -40T IP54

• спрацьовування термозапобіжника при досягненні 72 °С

• підключення - 4 дроти, 4 роз'єми (4 контакти)

• довжина дроту (±10 мм) - 400 мм

Одним із важливих елементів конструкції холодильного обладнання із системою No Frost є пристрій,

необхідний для управління таймером відтайки і розморожуванням випарника. Це теплове реле із

вбудованим термозапобіжником. Його завданням є контроль процесу відтавання випарника та захист

електричного ланцюга від короткого замикання й перевищення допустимої величини струму.

Принцип дії заснований на роботі біметалічної пластини, яка здійснює замикання та розмикання контактів

ланцюга за певних умов. Вбудований термозапобіжник представляє собою плавку вставку, яка розриває

ланцюг за умови перевищення максимально допустимої температури. У більшості випадків всі зазначені

елементи укладені в корпус із полімеру, залитий компаундом.

Також в якості температури датчика використовуються терморезистори, через які з блоку управління

проходить електричний сигнал. При зміні температури опір датчика змінюється, на що реагує керуючий

модуль.

При аварійному спрацюванні датчик (теплове реле) Ariston C00258436 не ремонтується та замінюється на

новий.
