Фланець (опора барабана) для пральної машини Whirlpool 480110100802 (комплект) OEM

Фланець (опора барабана) для пральної машини Whirlpool 480110100802 OEM

• для пральних машин із вертикальним завантаженням
• комплект з 2 фланців з алюмінієвого сплава

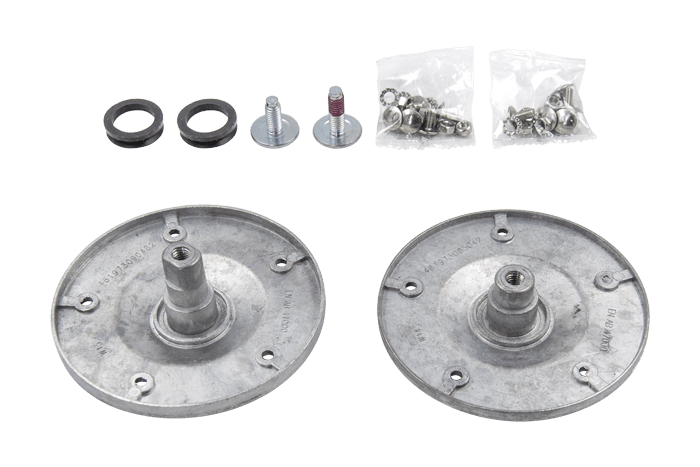

• комплектація представлена на фотографії (2 фланці, 2 притискні болти, 2 сальники VA-22, 2 комплекти
кріплень в упаковках)

Фланець 1 (лиски)
• діаметр основи (±1 мм) - 116,2 мм
• товщина листа основи - 2 мм
• діаметри вала - 22-17-16,5х13 мм (від основи до закінчення вала)
• висота вала від основи - 39 мм
• висота фланця загальна (±1 мм) - 45 мм
• отвір у валу - з різьбою М8, глибина 35 мм
• кріплення шківа до фланця - 16,5х13 (2 лиски)
• кріплення фланця до барабана - 5 отворів Ø 5,1 мм

Фланець 2
• діаметр основи (±1 мм) - 116,2 мм
• товщина листа основи - 2 мм
• діаметри вала - 22-17 мм (від основи до закінчення вала)
• висота вала від основи - 25,7 мм
• висота фланця загальна (±1 мм) - 31,5 мм
• отвір у валу - з різьбою М8, глибина 26,2 мм
• кріплення фланця до барабана - 5 отворів Ø 5,1 мм

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
