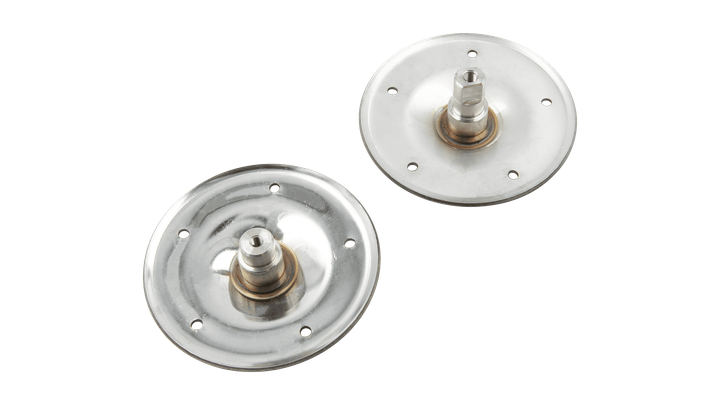

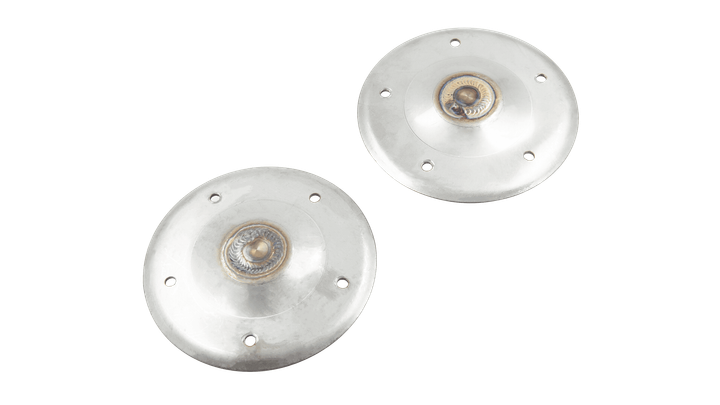

Фланець (опора барабана) пральної машини Whirlpool 480110100802, лиски, нержавійка (комплект)

Фланець (опора барабана) для пральної машини Whirlpool 480110100802

• для пральних машин із вертикальним завантаженням
• комплект з 2 фланців

Фланець 1 (лиски)
• діаметр основи (±1 мм) - 118 мм
• товщина листа основи - 2,2 мм
• діаметри вала - 21,9-17-12,9 мм (від основи до закінчення вала)
• висота вала від основи - 39 мм
• висота фланця загальна (±1 мм) - 43,5 мм
• отвір у валу - з різьбою М8, глибина 22,3 мм
• кріплення шківа до фланця - 17х12,9 (2 лиски)
• кріплення фланця до барабана - 5 отворів Ø 5,1 мм

Фланець 2
• діаметр основи (±1 мм) - 118 мм
• товщина листа основи - 2,2 мм
• діаметри вала - 21,9-17 мм (від основи до закінчення вала)
• висота вала від основи - 27 мм
• висота фланця загальна (±1 мм) - 29 мм
• отвір у валу - з різьбою М6, глибина 24,5 мм
• кріплення фланця до барабана - 5 отворів Ø 5,1 мм

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
