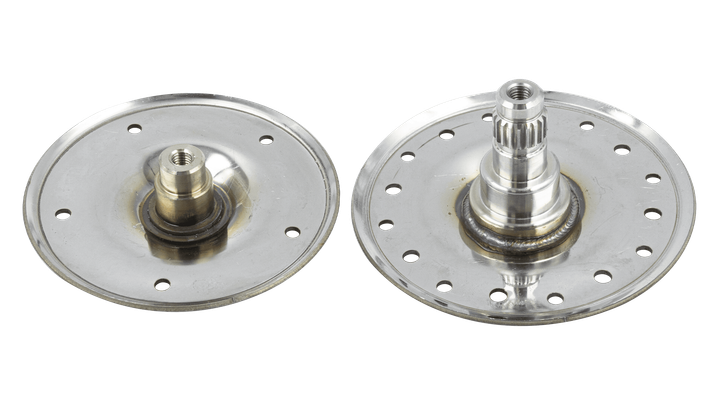

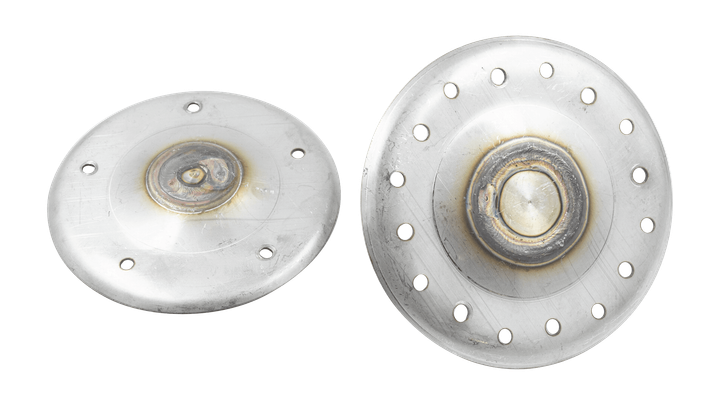

Фланець (опора барабана) для пральної машини Whirlpool 480110101208, під прямий привід (комплект)

Фланець (опора барабана) для пральної машини Whirlpool 480110101208

• під прямий привід

• для пральних машин із вертикальним завантаженням

• комплект з 2 фланців

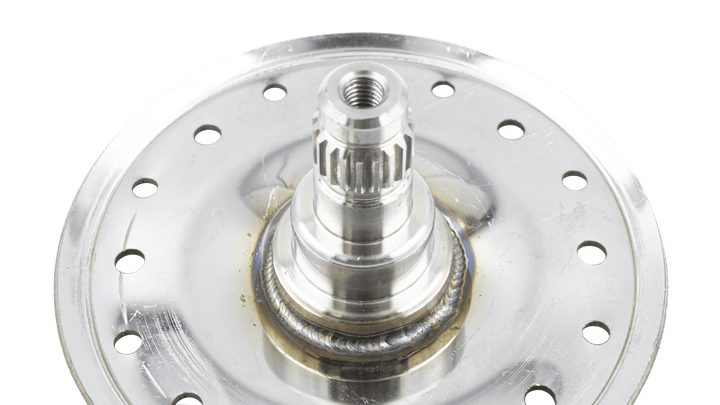

Фланець 1 (шліц)

• діаметр основи (±2 мм) - 130 мм

• товщина листа основи - 2 мм

• діаметри вала - 40-30-20-17 мм (від основи до закінчення вала)

• висота вала від основи - 58 мм

• висота фланця загальна (±1 мм) - 60 мм

• отвір у валу - з різьбою М8, глибина 27,7 мм

• кріплення шківа до фланця - шліцеве з'єднання (19 шліців)

• кріплення фланця до барабана - 16 отворів Ø 5,5 мм (міжцентрова відстань 105 мм)

Фланець 2

• діаметр основи (±1 мм) - 117 мм

• товщина листа основи - 2 мм

• діаметри вала - 22-17 мм (від основи до закінчення вала)

• висота вала від основи - 26 мм

• висота фланця загальна (±1 мм) - 30,7 мм

• отвір у валу - з різьбою М8, глибина 23 мм

• кріплення фланця до барабана - 5 отворів Ø 4,8 мм

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону

з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)

встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди

використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же

підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця

може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
