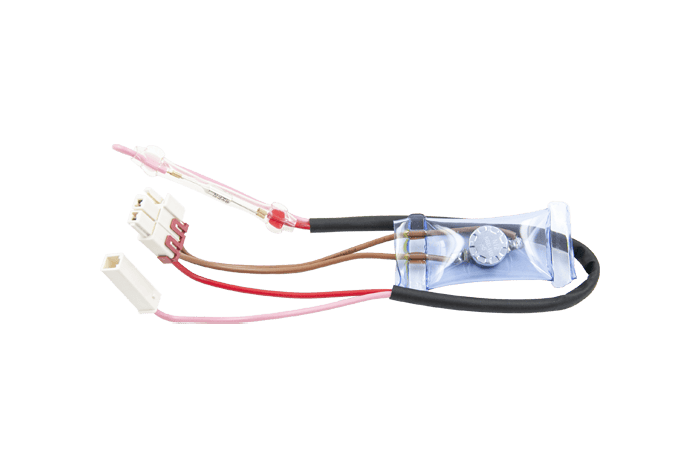

Датчик температури No Frost для холодильника Samsung DA47-10150F (з термозапобіжником)

Датчик (теплове реле) No Frost для холодильника Samsung DA47-10150F

• розміри корпусу - 37х71х15 мм
• термозапобіжник 72 °С, 250В, 10А
• підключення - 1 роз'єм (2 контакти) + 1 роз'єм (1 контакт)
• довжина дроту - 390 мм
• замикання контактів -5°С, розмикання контактів +12°С

Одним із важливих елементів конструкції холодильного обладнання із системою No Frost є
пристрій, необхідний для управління таймером відтайки і розморожуванням випарника. Це теплове
реле із вбудованим термозапобіжником. Його завданням є контроль процесу відтавання випарника
та захист електричного ланцюга від короткого замикання й перевищення допустимої величини струму.

Принцип дії заснований на роботі біметалічної пластини, яка здійснює замикання та розмикання
контактів ланцюга за певних умов. Вбудований термозапобіжник представляє собою плавку
вставку, яка розриває ланцюг за умови перевищення максимально допустимої температури. У більшості
випадків всі зазначені елементи укладені в корпус із полімеру, залитий компаундом.

Також в якості температури датчика використовуються терморезистори, через які з блоку управління проходить
електричний сигнал. При зміні температури опір датчика змінюється, на що реагує керуючий модуль.

При аварійному спрацюванні датчик Samsung DA47-10150F не ремонтується та замінюється на новий.
