Бойлер Drazice okc 400 ntr/hp

Бойлер косвенного нагрева Drazice OKC 400 NTR/HP для работы в системе с тепловым насосом. Имеет увеличенную площадь поверхности нагрева, повышенное максимальное рабочее давление (10 бар). Есть возможность установки электрического нагревательного элемента TJ 6/4″ в дополнительную муфту, а так же ТЭНов K 150-8/2,2 kW для моделей от 300 до 500 литров. Для моделей объёмом 750 и 1000 литров теплоизоляция съёмная.



Время нагрева теплообменника от 10 до 50 градусов – 26 минуты.

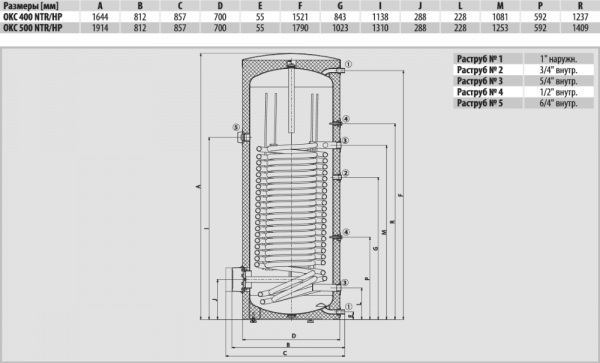

Конструкция бойлера

Резервуар водонагревателя OKC NTR/HP сварен из стального листа и полностью покрыт эмалью, устойчивой к воздействию горячей воды. В качестве дополнительной антикоррозионной защиты в верхней части водонагревателя и в боковом фланце установлено два магниевых анода, которые регулируют электрический потенциал внутренней части резервуара, и таким образом уменьшает опасность его ржавления. Внутри резервуара приварен один спиральный теплообменник из стальной, снаружи эмалированной трубки, а также подключения горячей и холодной воды, циркуляции и гильза термостата.



На боку водонагревателя Дражице находится очистительное и смотровое отверстие с фланцем, внутренний диаметр которого 110 мм, межцентровое расстояние восьми болтов M8 – 150 мм. Водонагреватель оборудован отверстием G 1½“ для ввинчивания дополнительного нагревательного элемента. Этот вариант применяется в том случае, если водонагреватель подключен к системе с тепловым насосом – для дополнительного нагрева воды в верхней части водонагревателя до требуемой температуры. Изоляция резервуара состоит из слоя полиуретановой пены, не содержащей фреонов, толщиной50 или60 мм, корпус водонагревателя – из пластика



Рекомендации по эксплуатации

Каждый напорный водонагреватель должен быть оборудован мембранным предохранительным клапаном с пружиной. Условный проход предохранительных клапанов устанавливается в соответствии со стандартом. Водонагреватели не оснащены предохранительным клапаном. Предохранительный клапан должен быть легко доступен и располагаться как можно ближе к водонагревателю. Подводящий трубопровод должен иметь внутренний диаметр как минимум такой же, как и предохранительный клапан. Предохранительный клапан устанавливается на высоте, обеспечивающей отвод капающей воды самотеком. Рекомендуем установить предохранительный клапан на ответвление. Это обеспечит возможность легкой замены без необходимости слива воды из водонагревателя. Для монтажа используются предохранительные клапаны с фиксированным давлением, установленным производителем. Давление срабатывания предохранительного клапана должно равняться максимально допустимому давлению водонагревателя и по крайней мере на 20 % превышать максимальное давление в водопроводе. Если давление в водопроводе превышает это значение, в систему необходимо включить редукционный клапан. Между водонагревателем и предохранительным клапаном запрещено устанавливать какую-либо запорную арматуру. При монтаже руководствуйтесь инструкцией производителя предохранительного оборудования.



Перед каждым вводом предохранительного клапана в эксплуатацию необходимо его проверить. Проверка выполняется ручным удалением мембраны от седла, поворотом кнопки отделяющего устройства всегда в направлении стрелки. После поворота кнопка должна войти обратно в паз. Правильная функция отделяющего устройства проявляется в вытекании воды через сливную трубку предохранительного клапана. При обычной эксплуатации необходимо осуществлять этот контроль минимально один раз в месяц, а также после каждого простоя водонагревателя более 5 дней. Из предохранительного клапана через отводящую трубку может капать вода, трубка должна быть свободно открыта в атмосферу, направлена вертикально вниз и установлена в среде, где температура не опускается ниже точки замерзания. При сливе воды из водонагревателя используйте рекомендуемый сливной клапан. Сначала нужно закрыть подачу воды в водонагреватель.



Производитель	Drazice
Тип	косвенный
Тип установки	напольный
Установка	вертикальная
Подводка	сбоку (левая)
Форма бойлера	круглая
Тип управления	механическое
Мощность	2200 Вт (мощность бойлера зависит от выбранного нагревательного элемента)
Мощность  теплообменника	45 кВт
Количество ТЭНов	1
Тип ТЭНа	"сухой" (отделенный от воды герметичной трубкой)
Объем бака	400 л
Материал бака	сталь
Покрытие бака	эмаль
Температура нагрева	80 °С
Время нагрева (с 10°C до 60°C)	-
Дополнительная защита	магниевый анод, теплоизоляция, предохранительный термостат
Индикаторы	стрелочный термометр
Класс защищенности бойлера	IP44
Давление	10 бар
Электропитание	230В/50Гц
Гидравлическое подключение	3/4"
Высота	1591 мм
Ширина	700 мм
Глубина	700 мм
Вес	166 кг
Цвет	белый
Гарантия	60 месяцев
