Котел твердопаливний Onlyheat 12-14 кВт

Котел твердопаливний Onlyheat 12-14 кВт

Твердопаливний котел Onlyheat потужністю 12–14 кВт ефективно обігріває приміщення площею до 140 м². Він підходить для побутових та виробничих приміщень з системою центрального опалення і працює на деревині, деревних відходах, тирсових або торф’яних брикетах, а також на кам’яному вугіллі. Максимальну теплову віддачу котел демонструє при спалюванні вугілля. Керування роботою котла Onlyheat 12-14 кВт здійснюється вручну через подачу твердого палива.

Основним видом палива для котла є кам’яне вугілля. Крім того, дозволяється використовувати й інші види палива:

• дрова з вологістю не більше 25 %, довжина яких має бути приблизно на 50 мм менша за глибину топки;
• дерев’яні брикети діаметром 10–15 см;
• як домішок до основного палива у співвідношенні до 50 % можна додавати різні деревинні відходи з різним рівнем вологості та грануляцією - обрізки, стружку, тріски, а також відходи, що залишаються при виробництві меблів або паркету;
• при наявності пелетного пальника основним видом палива виступає пелета, альтернативними - всі вищенаведені.

Таке різноманіття палива дозволяє ефективно використовувати котел у різних умовах та з доступними ресурсами.

Котел Onlyheat 12-14 кВт виконаний у вигляді збірно-зварної конструкції та складається з корпуса з топкою (камерою згоряння). Над топкою розташована конвекційна частина, що забезпечує ефективну передачу тепла теплоносію. Корпус котла має форму паралелепіпеда з подвійними стінками, між якими розташовані водяні перегородки. Зовнішня поверхня котла покрита теплоізоляцією, прихованою декоративною обшивкою.

Паливо завантажується на колосникові грати через спеціальні дверцята. Процес згоряння забезпечується подачею повітря під колосники за допомогою припливного вентилятора. Кількість повітря регулюється автоматично блоком управління або вручну за допомогою терморегулятора, що дозволяє підтримувати оптимальні умови горіння.

Продукти згоряння високої температури проходять через сталевий теплообмінник, передаючи тепло воді, яка циркулює по водній оболонці котла. Підведення та відведення теплоносія здійснюється через патрубки прямої та зворотної мережної води, що забезпечує стабільну роботу системи опалення.

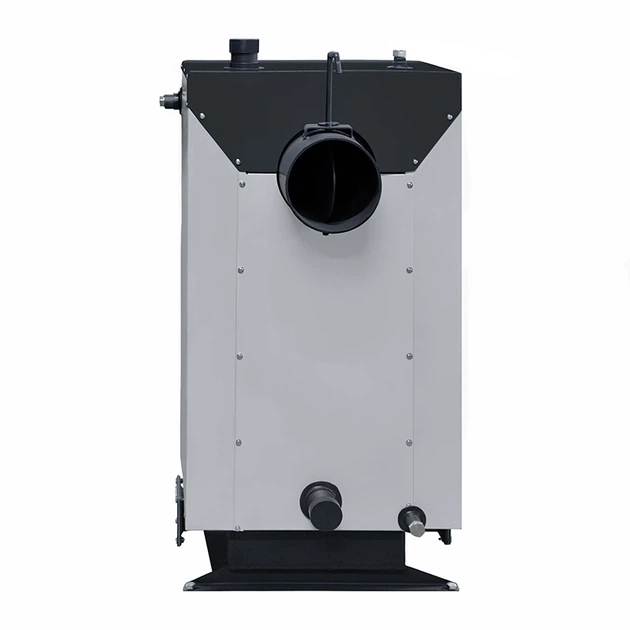

Димові гази відводяться у димохід через боров, розташований у задній частині котла. Боров оснащений вбудованим дросельним клапаном – шибером, який дозволяє регулювати тягу у разі її надмірного підвищення шляхом часткового перекривання вихідного отвору.

У верхній частині котла передбачений штуцер для встановлення запобіжного клапана або групи безпеки. Для підключення вентилятора існує спеціальний заглушений отвір. Ревізійні дверцята на передній стінці забезпечують зручний доступ для періодичного очищення колосникових грат та технічного обслуговування котла.

Процес згоряння палива в топці забезпечується подачею повітря, яке постачається двома способами:

1. Використання механічного регулятора тяги - повітря подається під колосникові грати через спеціальні дверцята. Інтенсивність подачі повітря регулюється шляхом натягу або послаблення ланцюга, який змінює положення кришки (лючка) дверцят, забезпечуючи оптимальні умови горіння.
2. За допомогою вентилятора та блоку автоматичного керування - повітря подається припливним вентилятором по спеціальному каналу під колосники. Необхідна для горіння кількість повітря регулюється автоматично контролером, що дозволяє підтримувати стабільний процес згоряння без додаткового ручного втручання.

Характеристики котла твердопаливного Onlyheat 12-14 кВт:

• Номінальна теплопродуктивність (потужність) котла: 12-14 кВт
• Площа поверхні теплообміну в котлі: 1,2 м²
• ККД: 85%
• Товщина сталі корпусу котла та топки: 5 мм
• Розміри топки (ВхШхГ), мм: 470х300х360
• Об'єм: 50 дм3
• Водяна ємність котла: 45 л
• Маса котла без води: 150 кг
• Необхідна тяга топочних газів: 23-32 Па
• Температура топочних газів на виході з котла: 100-180°С
• Рекомендована мінімальна температура води: 58°С
• Максимальна температура води: 85°С
• Номінальний (максимальний робочий) тиск води: 0,15 МПа
• Випробувальний тиск води, не більше: 0,2 МПа
• Розміри завантажувальних дверцят (ВхШ),мм: 250х260
• Рекомендовані параметри димоходу:
  - площа перерізу: 201 см²
  - внутрішній діаметр: 160 мм
  - висота (мінімально допустима): 5 м
• Зовнішній діаметр борова котла: 159 мм
• Діаметр патрубків прямої і зворотної мережної води (Ду): 40 мм
• Діаметр штуцера під запобіжний клапан (Ду): 15 мм
• Необхідна величина тиску спрацювання запобіжного клапана: 0,2 МПа
• Вид палива: дрова, брикети, вугілля, пелети
• Габарити котла (ВхШхГ): 990x510x840 мм

Будова твердопаливного котла Onlyheat 12-14 кВт:

1. Корпус котла;
2. Камера згоряння (топка);
3. Конвекційна частина;
4. Температурний датчик;
5. Дверцята завантажувальні;
6. Дверцята ревізійні;
7. 3 виходи під вентилятор: спереду на нижній кришці, зліва, справа;
8. Патрубок прямої мережної води;
9. Патрубок зворотної мережної води;
10. Штуцер зливу води з котла;
11. Штуцер під запобіжний клапан;
12. Боров;
13. Шибер тяги топочних газів;
14. Колосникові грати;
15. Патрубки під терморегулятор;
16. Водяна оболонка;
17. Теплоізоляція корпуса;
18. Обшивка котла;
19. Лючок під терморегулятор

Комплектація:

• Котел в зборі
• Комплект для чищення котла
• Технічний паспорт

додатково можна замовити:

• Блок автоматичного управління
• Вентилятор
• Механічний регулятор тяги
