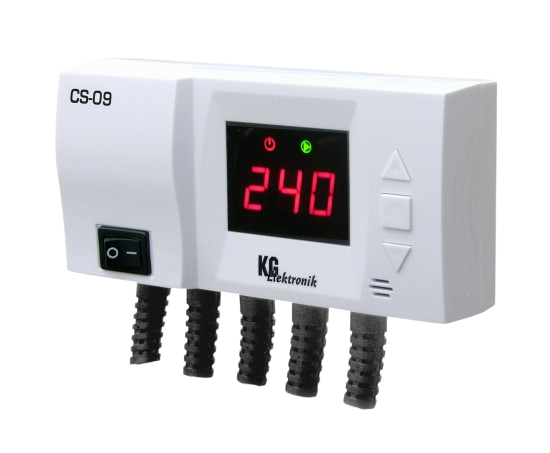

Автоматика для насоса сонячного колектора KG Elektronik CS-09

Контролер KG Elektronik CS-09 призначений для управління насосом сонячного колектора і циркуляційного насоса накопичувача.

Насос для колектора працює за принципом різниці температур. Включення насоса відбувається тоді, коли температура колектора перевищить температуру накопичувача на заданий користувачем рівень гістерезису. Вимикання насоса колектора залежить від заданого гістерезису включення насоса.

Гістерезис вимикання насоса сонячного колектора завжди на 10 °С нижче гістерезису включення, якщо гістерезис включення буде налаштований на 20 °С, то гістерезис виключення автоматично складе 10 °С. У разі встановлення гістерезису на 10 °С, насос працює до тих пір, поки температури колектора і накопичувача не вирівняються або ж не буде досягнута задана температура накопичувача. Циркуляційний насос опалення вмикається, коли температура накопичувача перевищить задану користувачем температуру включення циркуляційного насоса і працює до тих пір, поки температура накопичувача не впаде нижче заданого рівня.

Гістерезис - функція використовується для налаштування різниці температур (колектора і накопичувача тепла), досягнення якої приводить насос в дію. Запобігає постійне включення і вимикання насоса для колектора.

*

Характеристика контроллера KG Elektronik CS-09

• Живлення: 230/50 ГЦ + / -10%
• Споживана потужність: 2 Вт
• Температура навколишнього середовища: -10 – 50 ° C
• Діапазон вимірювання температури: 0 – 99 ° C
• Регульований діапазон температур: Г.В.П. 20-80 ° C
• Витривалість температури датчика: -10 – 150 ° С
• Довжина кабелю датчика: Г.В.П. – 3м.
• Гістерезис: 10-30 ° С
