Термостат биметаллический KSD301-155 NC (нормально замкнутый) 10A 250V представляет собой контакт, который при нагреве свыше температуры 155°С размыкает электрическую цепь. Датчик KSD-301 также называют термореле, термопредохранитель, термовыключатель, термопрерыватель, термоотсекатель, термодатчик.

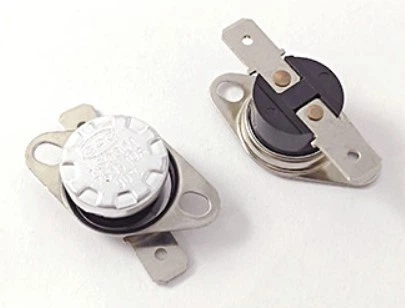

Термостаты KSD-301 представляют собой цилиндрический корпус (карболит, термопластик) с металлической крышкой, фланец подвижный металлический, обеспечивающий крепление термостата, выводы горизонтальные шириной 6,3 мм.
Подключение проводов осуществляется с применением наконечников (клемм) типа "мама" с шириной 6,35 мм без применения пайки.
Термостаты применяются в конструкции различных электроприборов, предполагающих нагрев, таких как водонагреватели (бойлеры), электроплиты, духовые шкафы, электро котлы, обогреватели, микроволновки, стиральные машины.
Главная задача термостата заключается в защите приборов от перегрева или поддержания заданной температуры. Представленные термостаты имеют функцию автоматического восстановления – при остывании устройства до температуры сброса контакты возвращаются в исходное положение (замыкаются).
Проверить термостат возможно обычной прозвонкой контактов с помощью тестера. В обычном состоянии контакты термостата NC будут замкнуты.
| Номинальный ток | 10 А |
| Номинальное напряжение | 250 В |
| Допустимое отклонение температуры срабатывания | ±5%, ±10% |
| Тип восстановления | автоматический |
| Сопротивление контактов, не более | 50 мОм |
| Сопротивление изоляции, не менее | 100 МОм при 500 VDC |
| Диэлектрическая прочность, не менее | 1200 VAC (1 мин.), 1800 VAC (1 с) |
| Ресурс работы | 100 000 циклов |
| Диаметр корпуса | Ø16 мм |
| Фланец для крепления | подвижный |
| Расстояние между отверстиями крепления | 22-27 мм |
| Выводы (клеммы) | 6,3х0,8 мм |
| Масса | 4,5 г |
