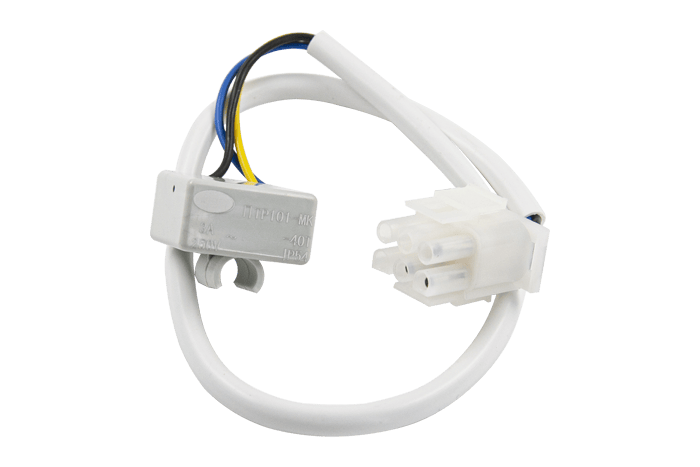

Датчик температуры Whicepart No Frost для холодильника PTR101-MK (с термопредохранителем)

Датчик (тепловое реле) No Frost для холодильника PTR101-MK, Ariston, Indesit C00851160

• размеры корпуса - 25х28,5х15 мм
• характеристики и параметры - от -40 до +45 °С, замыкание контактов при -8 (±3) °С, размыкание
контактов при +10 (±3) °С, термопредохранитель 72 °С, 250В, 3А
• подключение - разъем (3 контакта)
• длина провода - 400 мм

Одним из важных элементов конструкции холодильного оборудования с системой No Frost является устройство,
необходимое для управления таймером оттайки и разморозкой испарителя. Это тепловое реле со встроенным
термопредохранителем. Его задачей является контроль процесса оттаивания испарителя и защита
электрической цепи от короткого замыкания и превышения допустимой величины тока.

Принцип действия основан на работе биметаллической пластины, которая осуществляет замыкание и
размыкание контактов цепи при определенных условиях. Встроенный термопредохранитель представляет собой
плавкую вставку, которая разрывает цепь при превышении максимально допустимой температуры. В
большинстве случаев все указанные элементы заключены в корпус из полимера и залиты компаундом.

Также в качестве датчика температуры используются терморезисторы, через которые из блока управления
проходит электрический сигнал. При изменении температуры сопротивление датчика меняется, на что и
реагирует управляющий модуль.

При аварийном срабатывании датчик (тепловое реле) PTR101-MK не ремонтируется и заменяется на новый.
