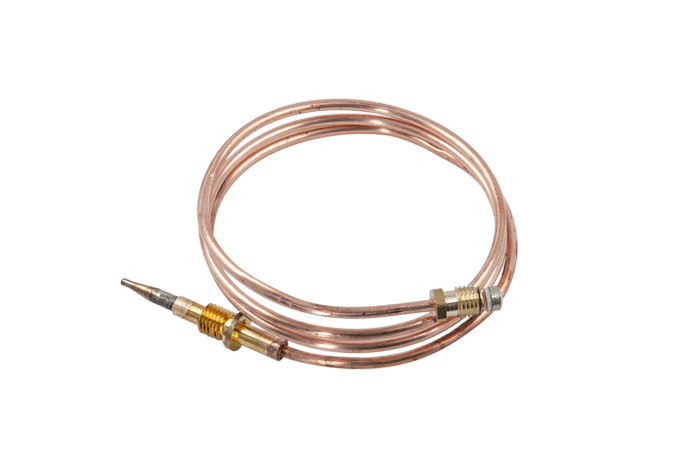

Термопара газ-контроль для духовки Gorenje 308380 (800 мм)

Термопара газ-контроль для духовки Gorenje 308380

• подключение - муфта с резьбой М8х1,0, длина 11 мм
• длина общая (±20 мм) - 800 мм
• длина проводника (±20 мм) - 753 мм
• длина датчика (±0,5 мм) - общая 47 мм (12 мм + кольцо-упор 1,5 мм + 2,5 мм + резьба 6,5 мм + 8 мм +
16,5 мм)
• размеры рабочей части наконечника - Ø 4-2 мм, длина 16,5 мм
• диаметр посадки - 8 мм
• крепление датчика - резьба М8х1,0
• диаметр кольца-упора - 10 мм

Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе)
имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного
выключения и переключения режимов во время работы техники. Одним из таких датчиков является термопара,
которая есть практически в каждой газовой колонке, котле и духовке.

Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары
не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для создания
паяного соединения двух металлических элементов с разными физическими свойствами. Такая спайка
находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет термоэлектрический
эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне достаточно для
поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится и ее не будет
хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник прекратится.
Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-электромагнитный
клапан".

Преимуществами использования такого датчика являются:

- автоматизация процесса зажигания и нагрева
- увеличение безопасности газовой техники
- простота и надежность конструкции
- продолжительный срок эксплуатации

В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить
работу с невозможностью последующего запуска.
