Комплект из термопары газ-контроль и электромагнитного клапана для газовой плиты Smeg 998650131

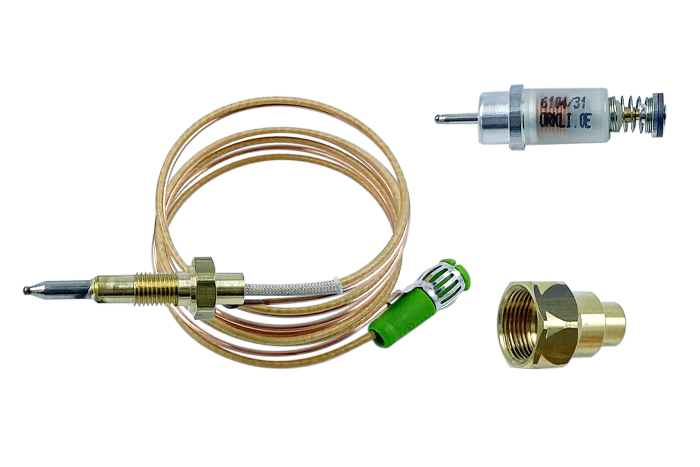

Комплект из термопары газ-контроль и электромагнитного клапана для газовой плиты Smeg 998650131 Термопара газ-контроль (948650244) • подключение - разъем типа "тюльпан" • длина общая (±20 мм) - 650 мм • длина проводников (±20 мм) - 591 мм • длина датчика (±0,5 мм) - общая 38 мм (5 мм + 3,5 мм шестигранник + 3,1 мм + 7 мм резьба + 7,5 мм + 11,9 мм) • размеры рабочей части наконечника - Ø 3,3-1,5 мм, длина 11,9 мм • крепление датчика - резьба М6х0,75 Электромагнитный клапан (972750032) • длина общая (±1 мм) - 43,9 мм • длина хода - 3 мм • диаметры - 2,1/10/12,5/10,5/8,5 мм (начиная от диаметра штыревой клеммы) Втулка клапана крепежная (882610308) • длина общая (±1 мм) - 22,7 мм • диаметр внутренний - 6,7 мм • резьба внутренняя - М15х1,0 Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе) имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного выключения и переключения режимов во время работы техники. Одним из таких датчиков является термопара, которая есть практически в каждой газовой колонке, котле и духовке. Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для создания паяного соединения двух металлических элементов с разными физическими свойствами. Такая спайка находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет термоэлектрический эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне достаточно для поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится и ее не будет хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник прекратится. Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-электромагнитный клапан". Преимуществами использования такого датчика являются: - автоматизация процесса зажигания и нагрева - увеличение безопасности газовой техники - простота и надежность конструкции - продолжительный срок эксплуатации В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить работу с невозможностью последующего запуска.
