Аквафильтр Thomas Twin (787185)

В пылесосах модельного ряда THOMAS TWIN применяется система АКВА-фильтра инжекционного типа.

Суть работы такой системы сводится к следующему: при работе пылесоса вода, в виде водяной пыли впрыскивается в воздушно -пылевой поток, врывающийся из всасывающего шланга в отсек для сбора мусора. Пылинки, песчинки и прочий мусор, несущиеся в воздушном потоке, смешиваясь с водяной пылью, намокают, тяжелеют и в виде грязи опадают в контейнер для сбора грязной воды.

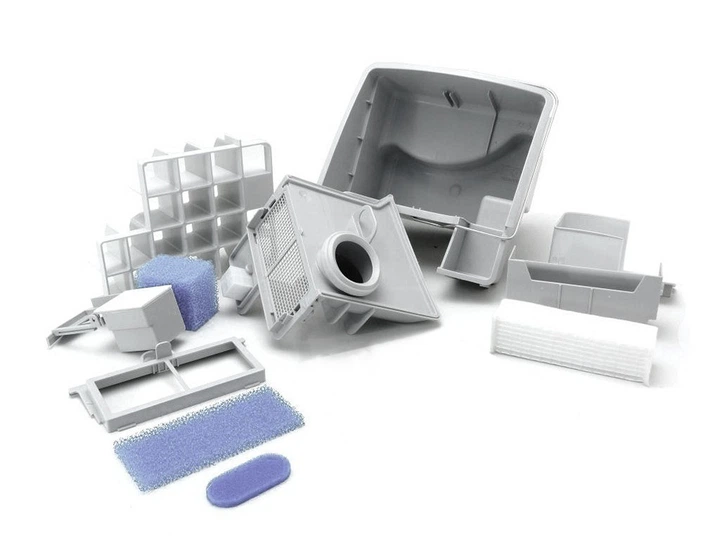

Система АКВА-фильтра состоит из трех компонентов:

чистой воды (1 литр) комнатной температуры, заливаемой перед началом работы в контейнер для сбора грязной воды

собственно детали АКВА-фильтра в сборе с пористым фильтром

всасывающим фильтром кубиком, АКВА-распылителя.

Подготовка к уборке – проверка правильности сборки системы АКВА-фильтра

Откройте откидную крышку корпуса прибора, приподняв фиксатор крышки, и убедитесь в том, что все компоненты системы АКВА-фильтра установлены правильно:

Во всасывающем патрубке откидной крышки должен быть установлен АКВА-распылитель (атрикул 195158) - деталь, через которую во время работы пылесоса в воздушно-пылевой поток, всасываемый в отсек для сбора мусора, впрыскивается вода. АКВА-распылитель удерживается в патрубке лишь с помощью двух резиновых кольцевых уплотнителей, одновременно герметизирующих соединение. При этом: АКВА-распылитель должен быть утоплен до упора так, чтобы оба кольцевых уплотнителя находились внутри всасывающего патрубка. Только в этом случае соединение будет герметичным, что строго необходимо для нормальной работы системы АКВА-фильтра.

АКВА-распылитель должен быть правильно сориентирован таким образом, чтобы при закрытии откидной крышки два коротких цилиндрических выступа на АКВА-распылителе попали в отверстия 8-образного уплотнителя (артикул 109213), закрепленного на детали АКВА-фильтра. Правильная ориентация АКВА-распылителя обеспечивается с помощью имеющихся во всасывающем патрубке пластмассовых выступов - отливок и выреза на самой детали АКВА-распылителя, соответствующего среднему выступу в патрубке.

При установке АКВА-распылителя во всасывающем патрубке, нужно с усилием вдавливать деталь рукой.

Другой рукой следует обязательно придерживать открытую откидную крышку корпуса прибора. Иначе возможно повреждение шарнира и даже поломка крышки!

Во внутренний отсек прибора должен быть установлен контейнер (артикул 118017) для сбора грязной воды с «мокрым» фильтром (артикул 195198) и поплавком (артикул 191622).

В контейнер для сбора грязной воды должен быть установлен дифузор (артикул 198531) с пористым фильтром (артикул 195168) и всасывающим фильтром-кубиком (артикул 191939). При этом дифузор должен быть установлен за оба направляющих ребра в контейнере для сбора грязной воды до упора таким образом, чтобы уплотнение, имеющееся по периметру детали, прилегало к внутренним стенкам контейнера.

Во внутреннем отсеке прибора должен быть установлен фильтр НЕРА (артикул 195180).

Во внутреннем отсеке прибора должен быть установлен фильтр для защиты мотора (артикул 195253 или артикул 195197).

Залить 1 литр чистой воды комнатной температуры в контейнер для сбора грязной воды и закрыть откидную крышку корпуса.

Каждый раз по окончании уборки помещения следует опорожнять и тщательно очищать, промывать и просушивать все (использовавшиеся) компоненты прибора (а не только системы АКВА-фильтра).
