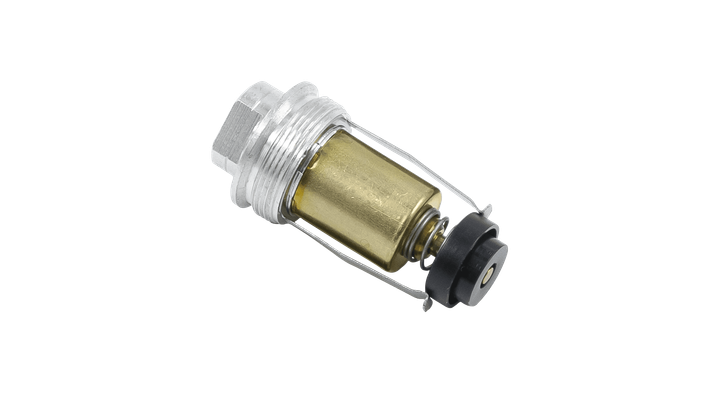

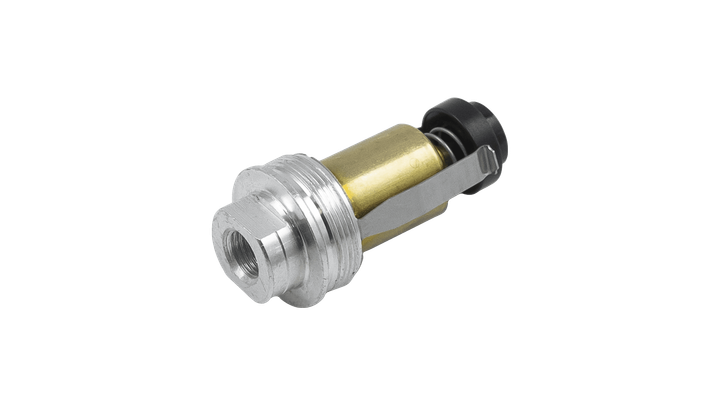

Электромагнитный клапан для автоматики EUROSIT 630 Sit 0.006.441

Электромагнитный клапан для автоматики EUROSIT 630 Sit 0.006.441

• диаметр запорной шайбы - 12/16 мм

• длина в сжатом/несжатом состоянии (±0,5 мм) - 46/52 мм

• подключение термопары - резьба М9

• крепление - резьба М24

Электромагнитный газовый клапан - это электромеханическое устройство, которое регулирует подачу газа как

в нормальном, так и в аварийном режиме. Применяется в различных конструктивных исполнениях блоков

втоматики газовых котлов, колонок, конвекторов и др.

Работа клапана основана на принципе автоматического срабатывания в аварийных ситуациях. При включении

котла осуществляется зажигание пилотной горелки. Рукоятка управления нажимается до упора вместе с

нопкой пьезорозжига и клапан принудительно открывается, осуществляя подачу газа к запальнику. Пламя

запальника нагревает наконечник термопары, которая подсоединена к электромагнитному клапану и

образуется термоэлектрический эффект - термо-ЭДС. Величины такой ЭДС достаточно для удержания клапана

в открытом положении. В аварийных ситуациях при внезапном отключении газа или затухании пламени

запальной или основной горелки нагрев термопары прекращается, ЭДС снижается и клапан перекрывает

подачу газа. Также к такому клапану подключается датчик тяги, который включен в цепь термопары.

При изменении условий в топочной камере срабатывает реле датчика тяги, цепь термопары разрывается и

клапан также закрывает подачу газа.

Электромагнитный клапан газовой автоматики является важным элементом конструкции, обеспечивающим

надлежащую безопасность, надежность и стабильность работы газового оборудования.

Основными причинами неисправности газового клапана можно назвать:

- выход из строя плунжера или пружины;

- нарушение контакта с цепью термопары;

- обрыв питания на катушку;

- естественный износ деталей клапана

Являясь в большинстве случаев неремонтопригодной деталью заменяется на новый.
