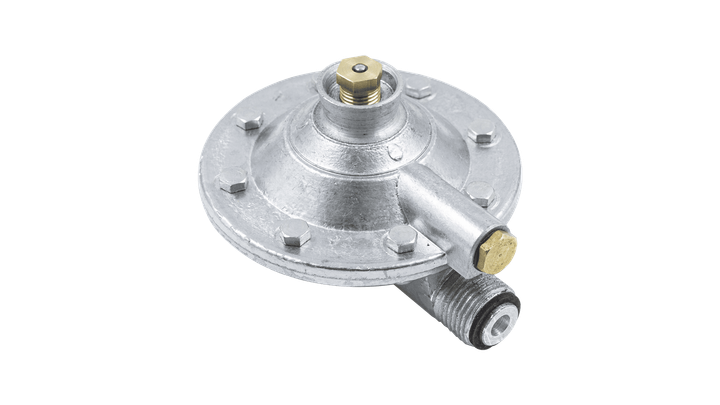

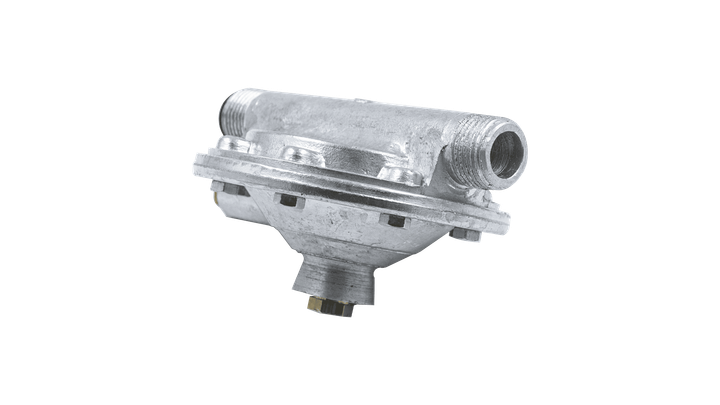

Водяной редуктор к газовой колонке ВПГ

Водяний редуктор до газової колонки ВПГ

• подсоединение к системе - штуцер с резьбой 1/2"

• диаметр внутреннего отверстия входного штуцера - 13 мм

• диаметры отверстий трубки Вентури - 3 мм и 6,4 мм

• заглушка регулировочного винта - под ключ 12 мм

• гайка штока - под ключ 12 мм

Водяной блок (редуктор) - устройство в газовой колонке, которое устанавливается непосредственно перед

теплообменником, а его верхняя часть (крышка) соединяется с газовым клапаном при помощи штока.

Соединение с трубопроводом и теплообменником осуществляется при помощи резьбового соединения и

медных труб (возможны и другие варианты).

Принцип работы классического водяного блока основан на разнице давлений в нижней и верхней частях

корпуса, между которыми находится мембрана. При подаче воды в нижней камере создается давление,

превышающее давление в верхней камере. Повышение давления обеспечивает трубка (сопло) Вентури,

встроенная в выходной штуцер. Мембрана поднимается вверх и давит на тарелку штока, который в свою

очередь нажимает на газовый клапан - осуществляется подача газа на основную горелку. При закрытии

крана с горячей водой давление в обеих камерах водяного узла становится одинаковым, мембрана и

шток возвращаются в начальное положение и подача газа перекрывается. В конструкции блока также

задействован шарик-замедлитель. Он частично перекрывает сечение канала между крышкой и

основанием, обеспечивая плавное включение подачи газа на горелку. Регулируется при помощи винта,

спрятанного под заглушкой.

Водяной редуктор - это очень важный элемент конструкции газовой техники. Он не только обеспечивает

автоматическое включение колонки при открытии крана с горячей водой, но предотвращает перегрев

теплообменника из-за недостаточного напора воды в системе.

Главными причинами выхода из строя можно назвать:

- износ мембраны;

- засорение и закисливание штока;

- любая течь в соединениях;

- нарушение целостности корпуса;

Если вовремя не устранить вышеперечисленные причины, то можно и вовсе привести в негодность

водяной редуктор газовой колонки, что скажется на общей работе техники.
