Электромагнитный клапан для автоматики Арбат-11

Электромагнитный клапан для автоматики Арбат-11

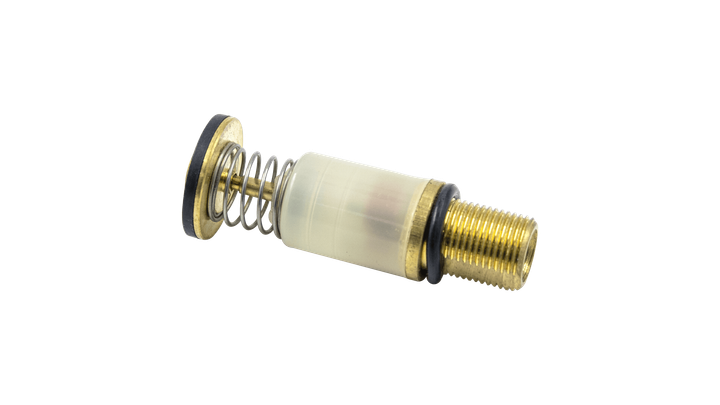

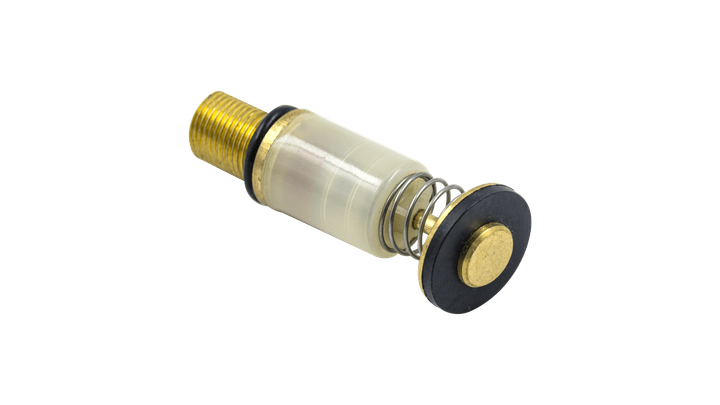

• диаметр пластиковой части корпуса - 15,5 мм

• длина в сжатом/несжатом состоянии (±0,5 мм) - 49/55 мм

• диаметр запорной шайбы с резиновым уплотнением - 20 мм

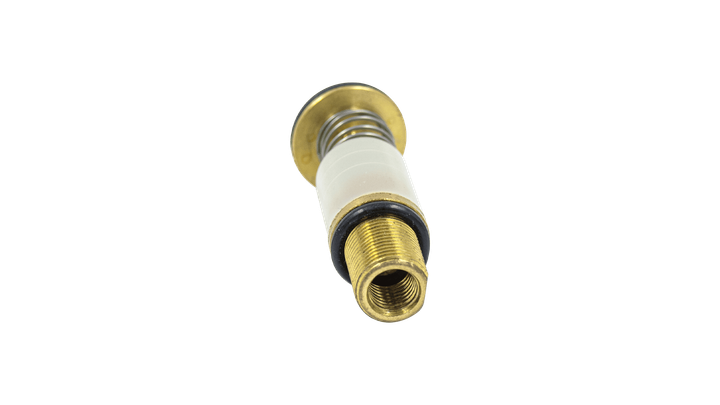

• подключение термопары - отверстие с резьбой М8х1,0

• крепление клапана - резьба М12х1,0

Электромагнитный газовый клапан - это электромеханическое устройство, которое регулирует

подачу газа как в нормальном, так и в аварийном режиме. Применяется в различных

конструктивных исполнениях блоков автоматики газовых котлов, колонок, конвекторов и др.

Работа клапана основана на принципе автоматического срабатывания в аварийных ситуациях.

При включении котла осуществляется зажигание пилотной горелки. Рукоятка управления

нажимается до упора вместе с кнопкой пьезорозжига и клапан принудительно открывается,

осуществляя подачу газа к запальнику. Пламя запальника нагревает наконечник термопары,

которая подсоединена к электромагнитному клапану и образуется термоэлектрический эффект -

термо-ЭДС. Величины такой ЭДС достаточно для удержания клапана в открытом положении.

В аварийных ситуациях при внезапном отключении газа или затухании пламени запальной или

основной горелки нагрев термопары прекращается, ЭДС снижается и клапан перекрывает

подачу газа. Также к такому клапану подключается датчик тяги, который включен в цепь термопары.

При изменении условий в топочной камере срабатывает реле датчика тяги, цепь термопары

разрывается и клапан также закрывает подачу газа.

Электромагнитный клапан газовой автоматики является важным элементом конструкции,

обеспечивающим надлежащую безопасность, надежность и стабильность работы газового

оборудования.

Основными причинами неисправности газового клапана можно назвать:

- выход из строя плунжера или пружины;

- нарушение контакта с цепью термопары;

- обрыв питания на катушку;

- естественный износ деталей клапана

Являясь в большинстве случаев неремонтопригодной деталью заменяется на новый.
