Анемометри: як вибрати точний прилад для вимірювання швидкості вітру та повітряних мас
Контроль інтенсивності повітряних потоків — обов'язкова умова для коректного налаштування систем вентиляції, перевірки тяги в димоходах і гарантування безпеки під час висотних робіт. Сучасний анемометр давно перестав бути виключно метеорологічним інструментом. Сьогодні це високоточний діагностичний прилад для вимірювання швидкості вітру, температури та об'ємної витрати повітря, що дає змогу інженерам і будівельникам оперативно виявляти порушення в аеродинаміці приміщень.
Конструктивні відмінності чутливих елементів
Основою будь-якого вимірювача потоку є його датчик. Саме фізичний принцип уловлювання повітря визначає, для яких конкретно умов підійде обрана модель. На ринку домінують три базові технології:

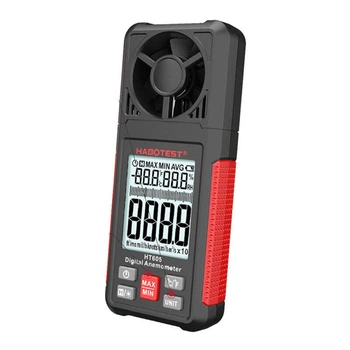

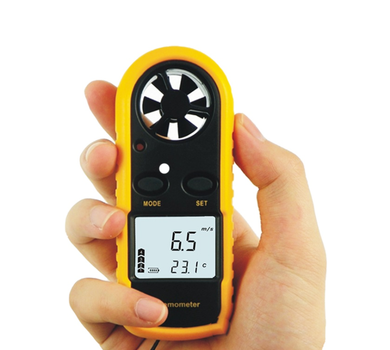

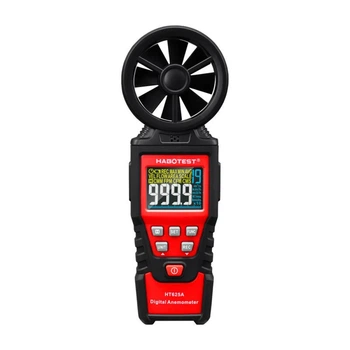

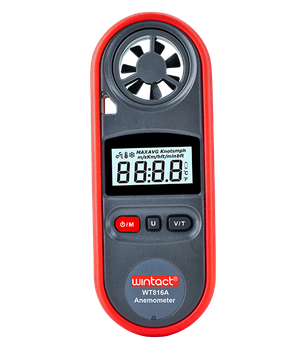

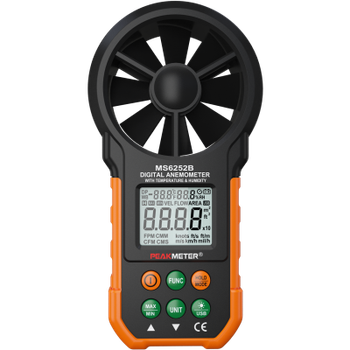

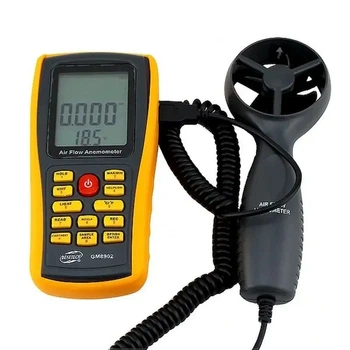

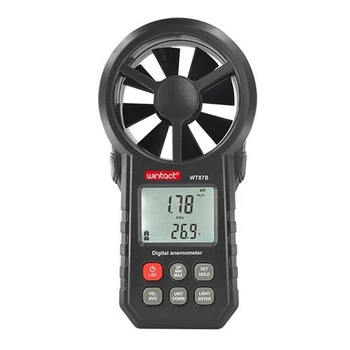

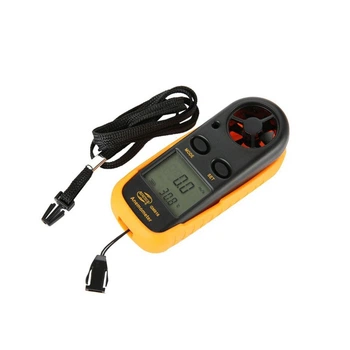

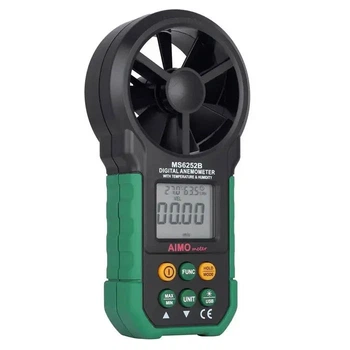

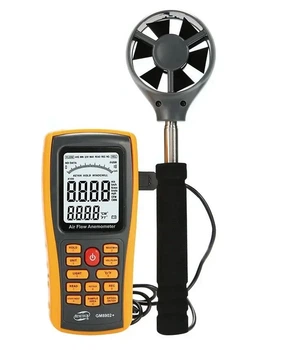

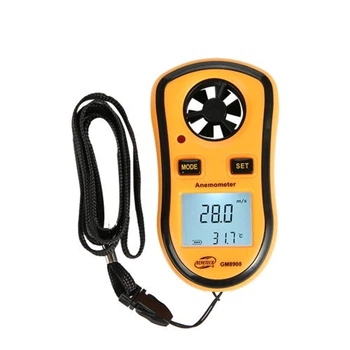

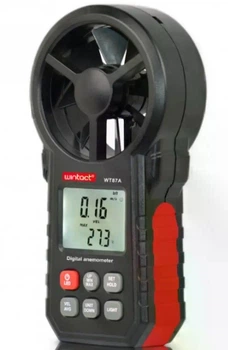

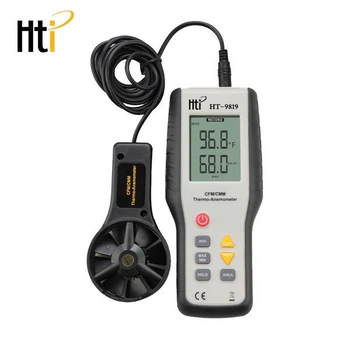

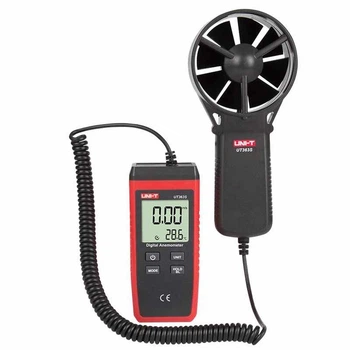

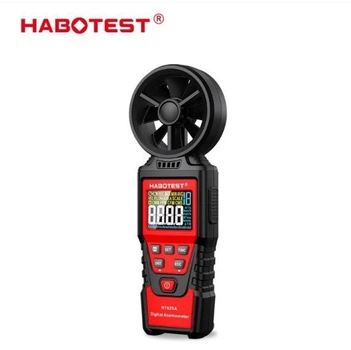

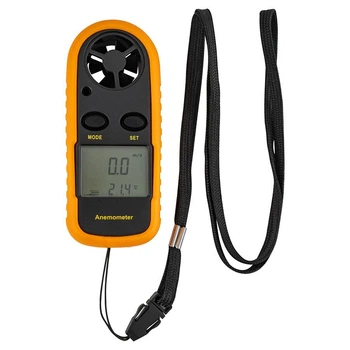

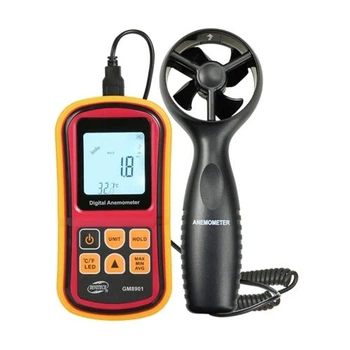

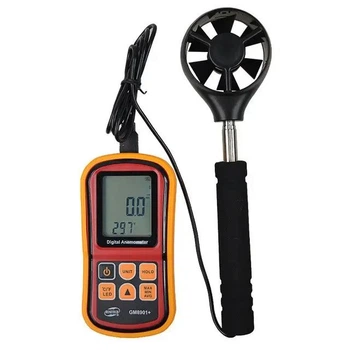

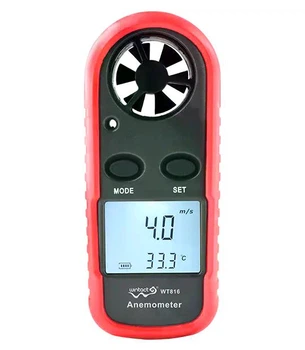

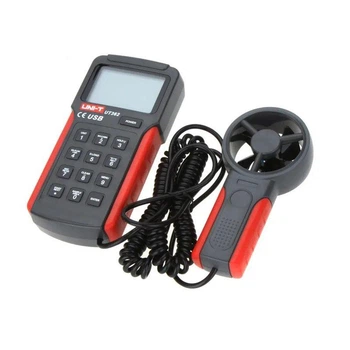

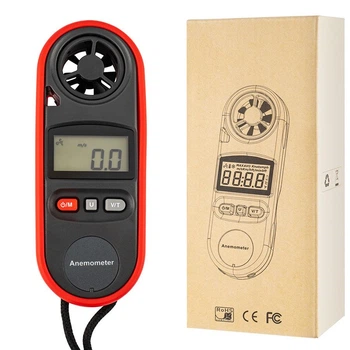

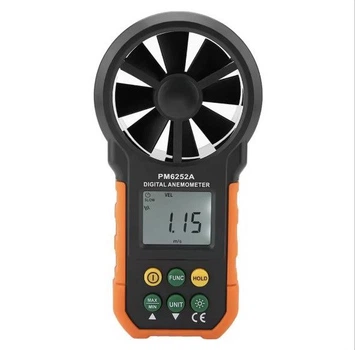

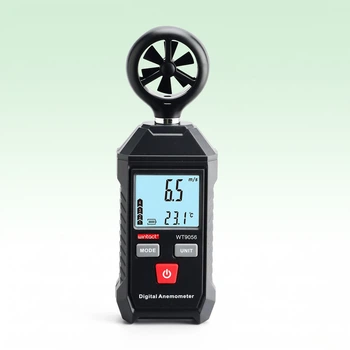

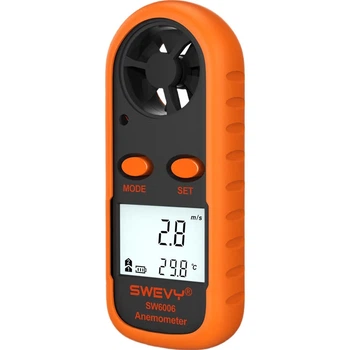

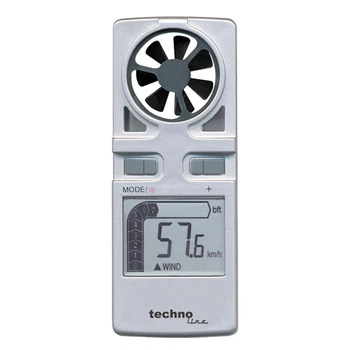

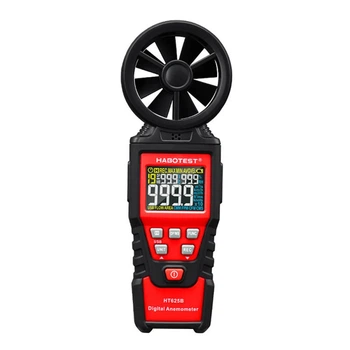

- Крильчасті: Оснащені мініатюрним вентилятором (лопатевим колесом), який розкручується під тиском потоку. Ідеальні для припливних і витяжних решіток. Що більший діаметр крильчатки (часто 70–100 мм), то точніше прилад усереднює пульсуючий потік.

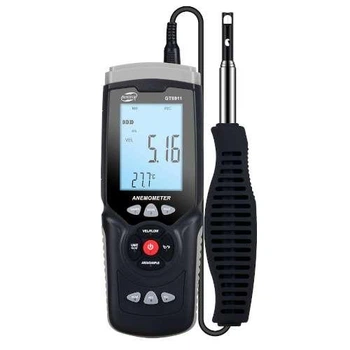

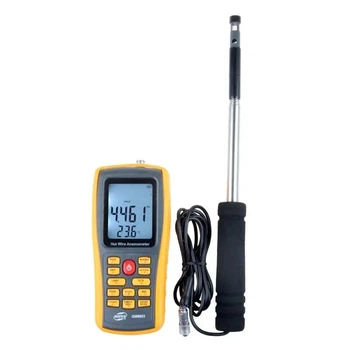

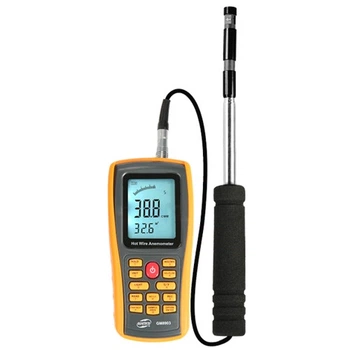

- Термоанемометри (з обігріваємою струною): Мають тонкий телескопічний зонд із нагрівальним елементом на кінці. Повітряний потік охолоджує струну, і процесор обчислює швидкість за кількістю енергії, витраченої на підтримання її температури. Незамінні для мікропотоків (від 0.1 м/с) та роботи крізь вузькі технологічні отвори в повітропроводах.
- Чашкові: Класичний прилад для вимірювання швидкості вітру на відкритих просторах. Три або чотири напівсфери обертаються на вертикальній осі. Головна перевага — абсолютна незалежність від напрямку вітру, що критично важливо для баштових кранів і метеостанцій.
Технічні параметри та сфера застосування
Під час вибору обладнання важливо розуміти, що ідеального датчика на всі випадки життя не існує. Термоструна вийде з ладу в запиленому цеху, а велика крильчатка фізично не пролізе у вентиляційну шахту.
| Робоче середовище |
Рекомендований тип датчика |
Ключові особливості роботи |
| Квартирні та офісні вентиляційні решітки |
Крильчастий (великого діаметра) |
Добре інтегрується з вимірювальними воронками для розрахунку об'єму |
| Магістральні повітропроводи (всередині труби) |
Термоанемометр (висувний зонд) |
Фіксація тяги навіть за мінімальних швидкостей, убудований датчик температури |
| Промислові труби з високою запиленістю |
Трубка Піто (диференціальний манометр) |
Відсутність рухомих і крихких частин, стійкість до сажі та гарячого газу |
| Оцінка вуличної погоди, спорт, будівництво |
Чашковий або компактний крильчастий |
Вологозахищений корпус, фіксація пікових (максимальних) поривів вітру |
Алгоритм проведення замірів у вентиляційних каналах
Навіть найдорожчий вимірювач покаже невірні цифри, якщо порушити методику діагностики. Повітря в трубі рухається нерівномірно: у центрі швидкість максимальна, а біля стінок через тертя вона падає майже до нуля. Щоб отримати коректний середній результат, дійте за таким планом:
- Визначте площу поперечного перерізу вентиляційного каналу (у квадратних метрах).
- Розбийте подумки переріз решітки або труби на кілька рівних квадратів або концентричних зон (метод траверси).
- Розташуйте датчик суворо перпендикулярно до повітряного потоку. Будь-яке відхилення кута зрізає частину тиску на сенсор.
- Зробіть заміри в центрі кожного виділеного сектора, утримуючи прилад нерухомо мінімум по 3–5 секунд.
- Обчисліть середнє арифметичне значення отриманих швидкостей і помножте його на площу перерізу (і на 3600), щоб отримати реальний об'єм повітря, що проходить, у кубометрах на годину.
Експертна порада: Часта помилка під час сканування потоку на широких витяжних решітках — плавне переміщення («розмахування») крильчастим анемометром з боку в бік уздовж жалюзі. Сам фізичний рух приладу назустріч потоку або поперек нього створює штучний вітер, який накручує лопаті і завищує реальні показники на 15–20%. Або фіксуйте прилад нерухомо в різних точках по черзі, або використовуйте спеціальні конусні воронки, які збирають усе повітря з решітки і направляють його точно на датчик.
Інвестиції в якісний аеродинамічний інструмент багаторазово окупаються завдяки правильному балансуванню кліматичних систем та зниженню витрат на електроенергію. Купуючи пристрій для складного монтажу, звертайте увагу на можливість підключення до смартфона через Bluetooth: це дозволить вам зафіксувати зонд у важкодоступному місці під стелею, а поточні графіки потоку спокійно зчитувати й аналізувати на екрані мобільного телефону, стоячи на підлозі.
