Назначение и строение теплоаккумулирующей емкости DIS AE-2Т20-1000i

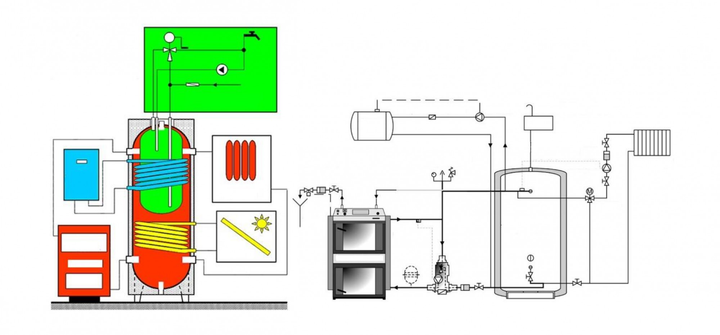

Емкости для аккумулирования горячей воды (аккумуляционные баки) предназначены для накопления, хранения и передачи тепла полученного из различных источников тепла непостоянной действия, а именно твердотопливных котлов, солнечных коллекторов, электрические котлы, которые используются в ночное время, тепловых насосов и прочее.
Аккумуляционные (буферные баки) емкости обеспечивают безопасную работу отопительных систем путем накопления или отдачи тепла, образующегося в результате несоответствия между мощностями генерирования и потребления тепла различными источниками.
Технические характеристики баков. Баки (аккумуляционные емкости) изготовлены из черной стали Ст3 с предварительной обработкой металла без внутреннего покрытия. Термоизоляция выполнена из мягкого пенополиуретана толщиной 100мм. Обшивка изготовлена из искусственного фактурного кожзаменителя с армированной сеткой. Все патрубки имеют внутреннюю резьбу. Дистанции от уровня пола до выводных патрубков (далее высоты) и их диаметры одинаковы для всех баков и отличаются только в зависимости от варианта исполнения (объема).
Максимальная рабочая температура баков - 95ºС
Максимальное рабочее давление - 0.3МПа
Особенности и технические характеристики серии АЕ-ВТ-НТ-2Т: бойлер ГВС
Емкости со встроенным верхним змеевиком из нержавеющей стали, главное назначение которых - приготовление горячей воды для хозяйственных нужд. Может применяться с различными источниками тепловой энергии, в частности: твердотопливные котлы, электрические котлы, солнечные коллекторы, тепловые насосы. В традиционных системах с газовыми котлами выполняет функцию бойлера ГВС. Большая мощность змеевика с гофрированной нержавеющей стали толщиной 0.3мм позволяет одновременно обеспечивать от 6 до 18 точек подключения ГВС. Дополнительно баки могут комплектоваться нижним змеевиком с углеродной стали.
Особенности:
-возможность подключения к различным источникам энергии;
-четыре варианта диаметра нержавеющего теплообменника: 20мм, 25мм, 32мм, 40мм;
-баки изготавливаются объемом от 250 до 5000 литров, что позволяет обеспечивать ГВС от небольших до мощных потребителей;
-выполняем функцию бойлера (ГВС);
-система нагрева горячей воды «fresh» делает невозможным развитие опасных бактерий;
-благодаря отсутствии магниевого анода, воду из системы ГВС можно употреблять в пищу;
-отсутствие накими в теплообменнике, изготовленном из гофрированной трубы. При резких колебаниях температуры накипь скалывается из стенок теплообменника;
-надежная изоляция из пенополиуретана толщиной 100мм обеспечивает незначительные статические потери тепла;
-может комплектоваться ТЭНами;
-может быть использован в открытой или замкнутой системе;
Безопасность, условия безопасного монтажа и эксплуатации.
Аккумуляционные баки (емкости), которые работают в закрытых системах отопления нельзя эксплуатировать без предохранительного клапана и автоматического воздухоотвода, смонтированных на верхнем патрубке подачи. Предохранительный клапан должен срабатывать при давлении 300 кПа. Между баком и предохранительным клапаном и автоматическим воздухоотводом нельзя устанавливать любую запорную арматуру.
Эксплуатация баков без клапанов безопасности или с неисправными клапанами безопасности запрещена. Монтаж баке должен проводить специалист, имеющий разрешение на проведение данных работ. При проведении монтажных работ запрещено пользоваться открытым огнем или проводить сварочные работы близко к изоляции бака, поскольку последняя выполнена из легковоспламеняющихся материалов. Емкости с внутренними теплообменниками, разрешено наполнять водой только после опрессовки теплообменников.
Баки со встроенным бойлером разрешено наполнять водой только после опрессовки бойлера. Эксплуатация и обслуживание.
Аккумуляционные баки применяются в системах водяного отопления закрытого и открытого типов при температуре теплоносителя до 95 С и рабочем давлении до 300 кПа. Теплоносителем, применяется в баках служит техническая вода со следующими показателями:
водородный показатель - рН - 7 ... .9 рН
содержание кислорода - не более 0,02 мг / кг
общая жесткость - не более 7 мг-экв / кг
Не разрешается оставлять бак без воды! Это приводит к ускоренной коррозии и повреждения бака.
Периодически раз в месяц и при включении для эксплуатации после перерыва в работе нужно проверить исправность предохранительного клапана.
Условия хранения и транспортировки.
Транспортировка аккумуляционных баков допускается всеми видами транспорта с соблюдением требований по предотвращению ударов и других существенных механических воздействий. До начала эксплуатации баке рекомендуется хранить его в упаковке в сухом помещении с влажностью воздуха не
более 70%. Аккумуляционные баки с теплообменниками и внутренними дополнительными емкостями должны транспортироваться только в вертикальном положении. При транспортировке баков серии АБН не допускать сгибания и деформации выходов нержавеющего теплообменника, монтаж проводить таким образом, чтобы предотвратить любое нагрузке на теплообменник со стороны подключения при дальнейшей работе.
