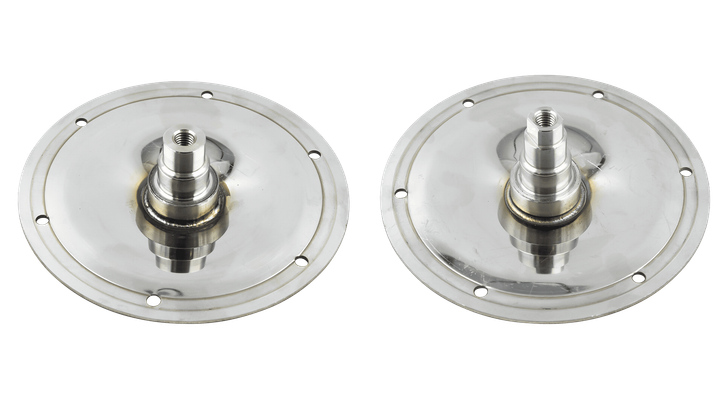

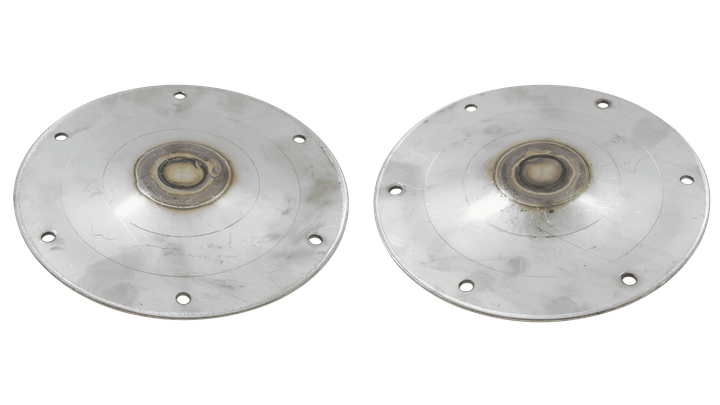

Фланец (опора барабана) для стиральной машины Midea, PRIME, Technics, лыски, нержавейка (комплект)

Фланец барабана стиральной машины Midea, PRIME, Technics, Elenberg

• комплект из нержавеющей стали

Фланец 1 (вал с лысками)

• ведущий

• диаметр основания (±1 мм) - 160 мм

• толщина листа основания - 2 мм

• диаметры вала - 35-25-20-14х17 мм (от основания к окончанию вала)

• высота вала от основания - 52 мм

• высота фланца общая (±1 мм) - 55 мм

• крепление шкива к фланцу - 14х17 мм (2 лыски)

• крепление фланца к барабану - 6 отверстий Ø 6 мм (межцентровое расстояние 140 мм)

Фланец 2 (вал без лысок)

• ведомый

• диаметр основания (±1 мм) - 160 мм

• толщина листа основания - 2 мм

• диаметры вала - 35-25-20 мм (от основания к окончанию вала)

• высота вала от основания - 41 мм

• высота фланца общая (±1 мм) - 45 мм

• крепление фланца к барабану - 6 отверстий Ø 6 мм (межцентровое расстояние 140 мм)

Фланец стиральной машины крепится к барабану и выполняет функцию полуоси. Имеет одну плоскую круглую

сторону с отверстиями, которая при помощи болтов прижимается к поверхности барабана. Вторая сторона

фланца (вал, полуось) устанавливается в блок-подшипник (суппорт), закрепленный в специальном отверстии

бака. Всегда используются два фланца. Один имеет посадочное место для ременного шкива (ведущий фланец),

второй же поддерживает барабан со другой стороны (ведомый фланец).

При выходе из строя фланец не ремонтируется и заменяется на новый. Использование неисправного фланца

может привести к серьезным поломкам в других узлах и нарушить работу всего устройства.
